实例赏析BIM技术在风管和水管预制安装中的应用
一、基于BIM的风管预制加工

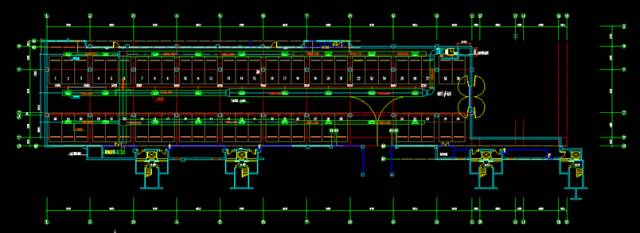

1、熟悉设计图纸

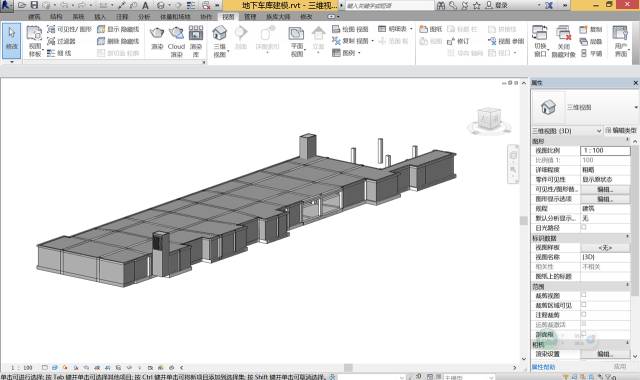

2、现场测量校对建筑结构模型

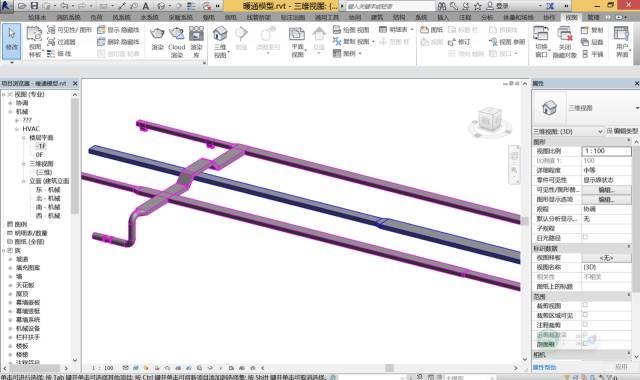

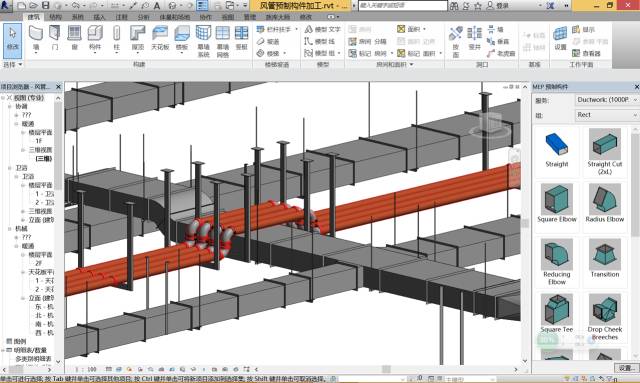

3、搭建MEP各专业BIM模型

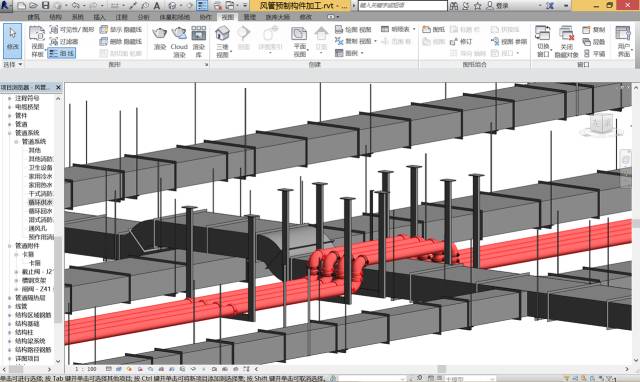

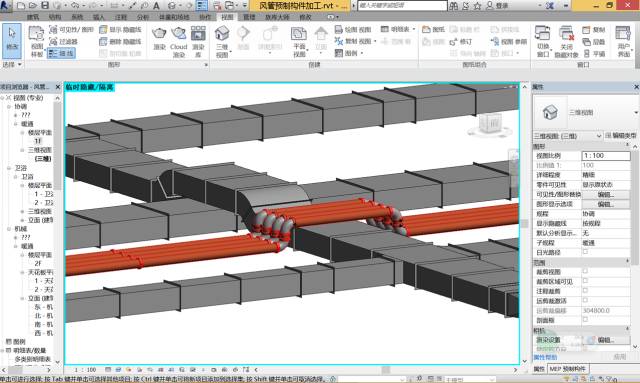

4、管线碰撞检查与调整、优化
5、添加支吊架构件

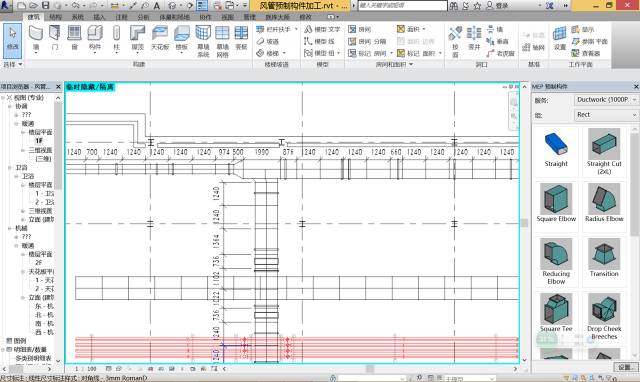

6、构件分解构件加工图

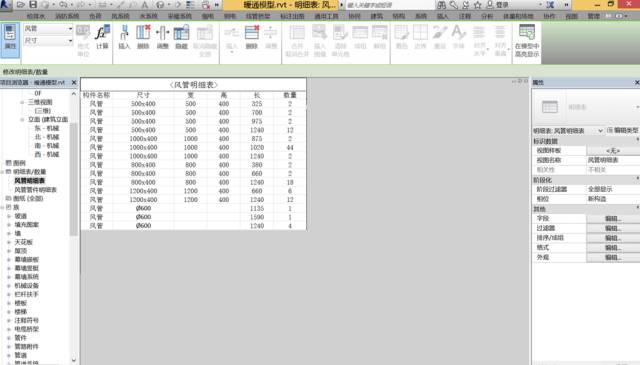

7、出构件加工清单

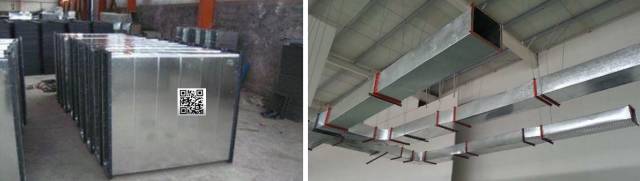

8、预制后的现场组装
二、基于BIM的水管预制加工流程
某工程管路安装的施工流程：
熟悉设计2D图纸——3D测量仪提取建筑物尺寸——录入修改建筑3D模型数据——BIM建模优化管路布置——BIM建模成图（设计调整二维图纸）——拆分模型、提取管件数据、分解图编制——交付预制加工厂——到货验收——现场放样——泵体安装——支吊架安装——主管路管件阀门安装——分支管路管件阀门安装——管件固定——表计等附件安装——标识粘贴——水压试验——检查验收——资料整理

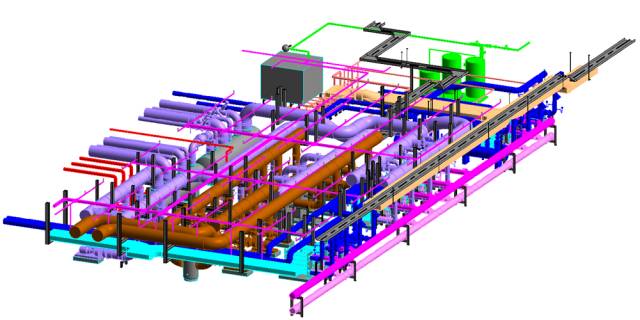

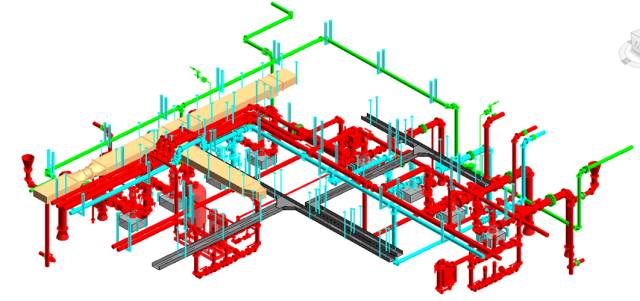

1、地下室制冷机房模型

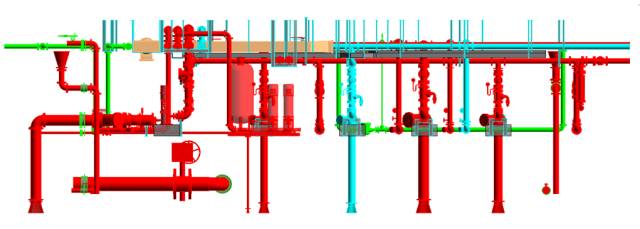

2、地下室消防机房模型
3、 BIM模型3D漫游检查

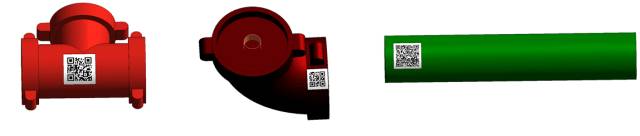

4、BIM模型分解图

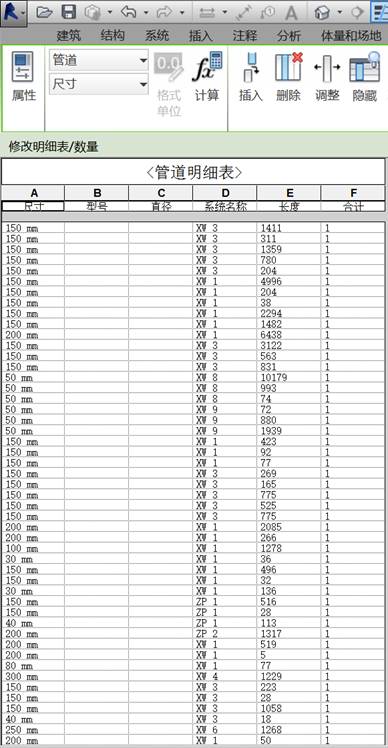

5、生成材料明细表并交付工厂

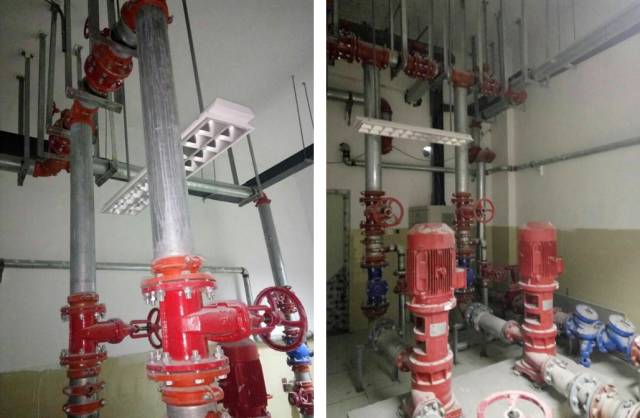

6、工厂预制后的现场安装
